Dreyse

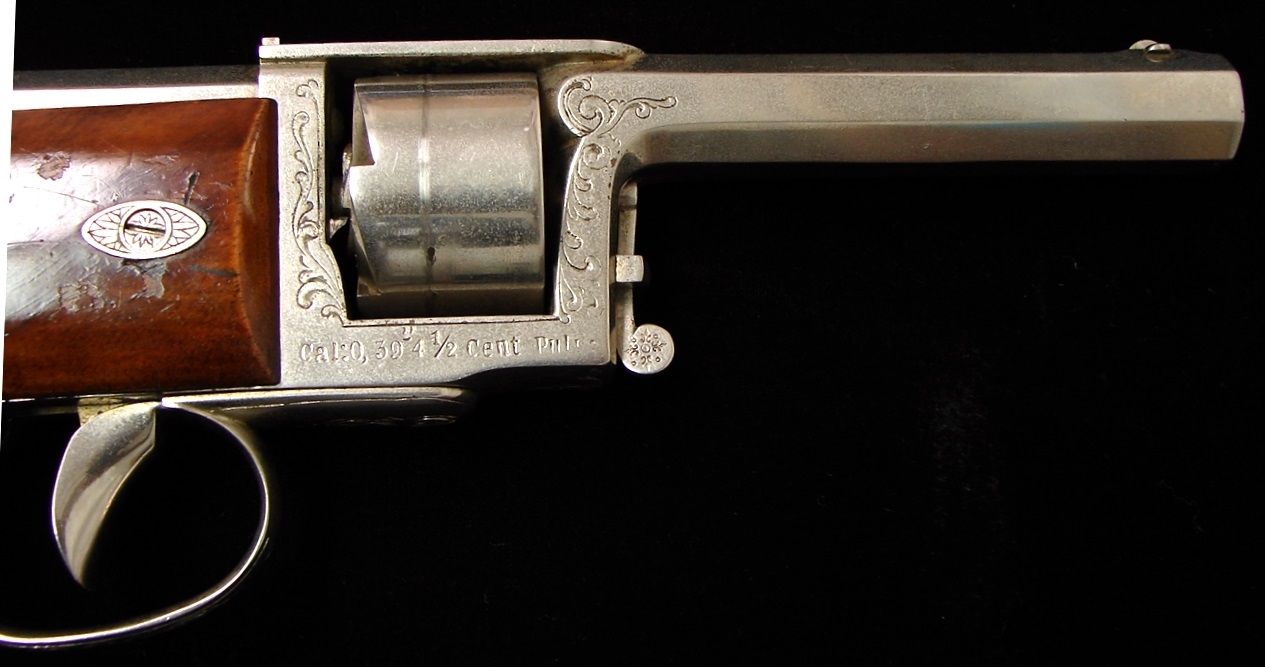

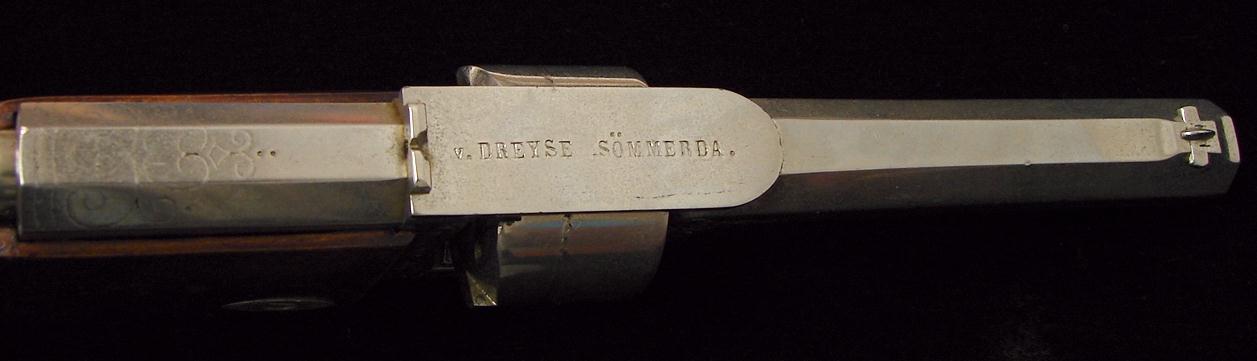

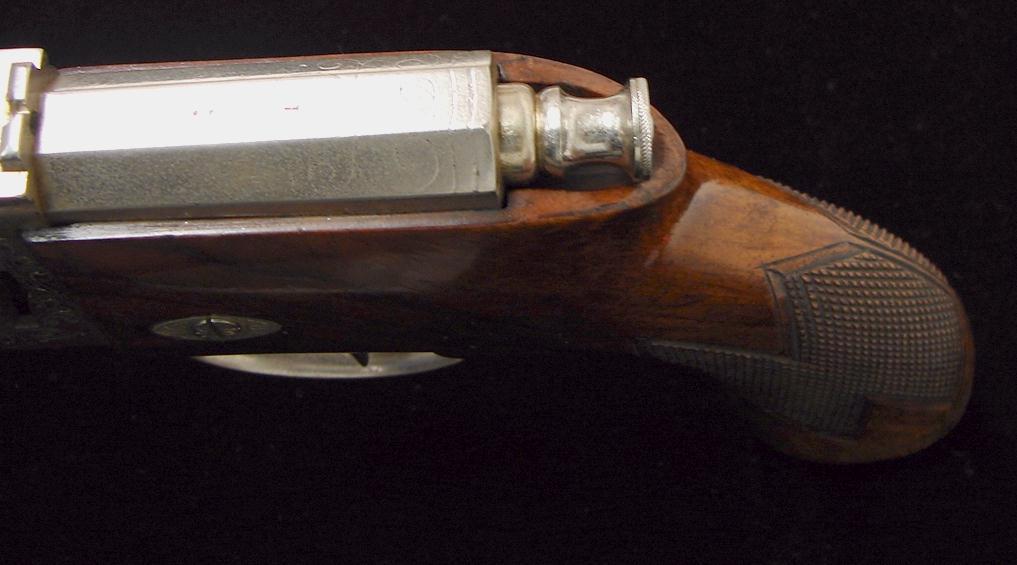

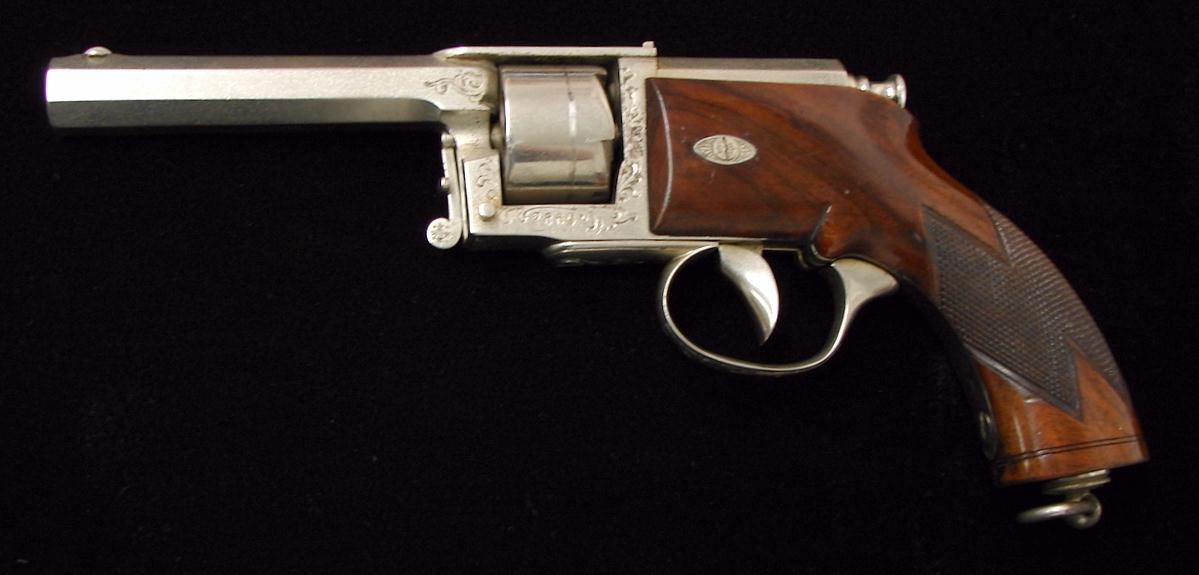

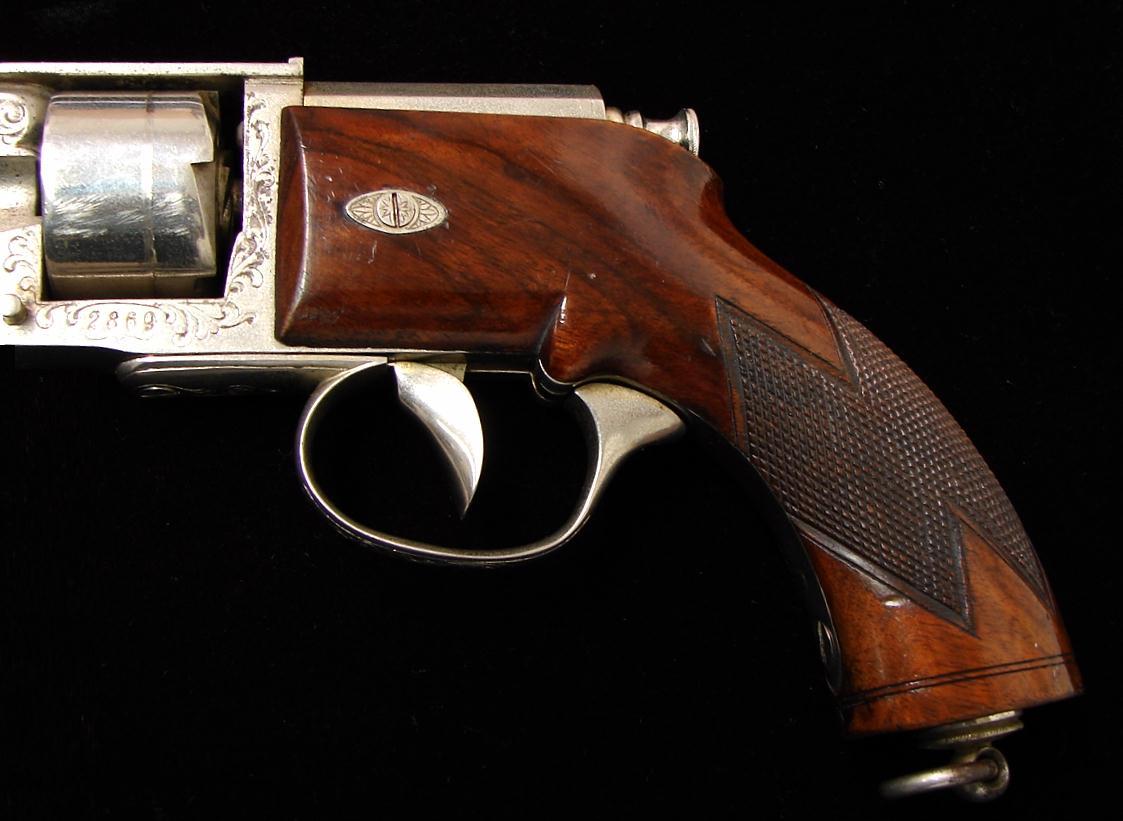

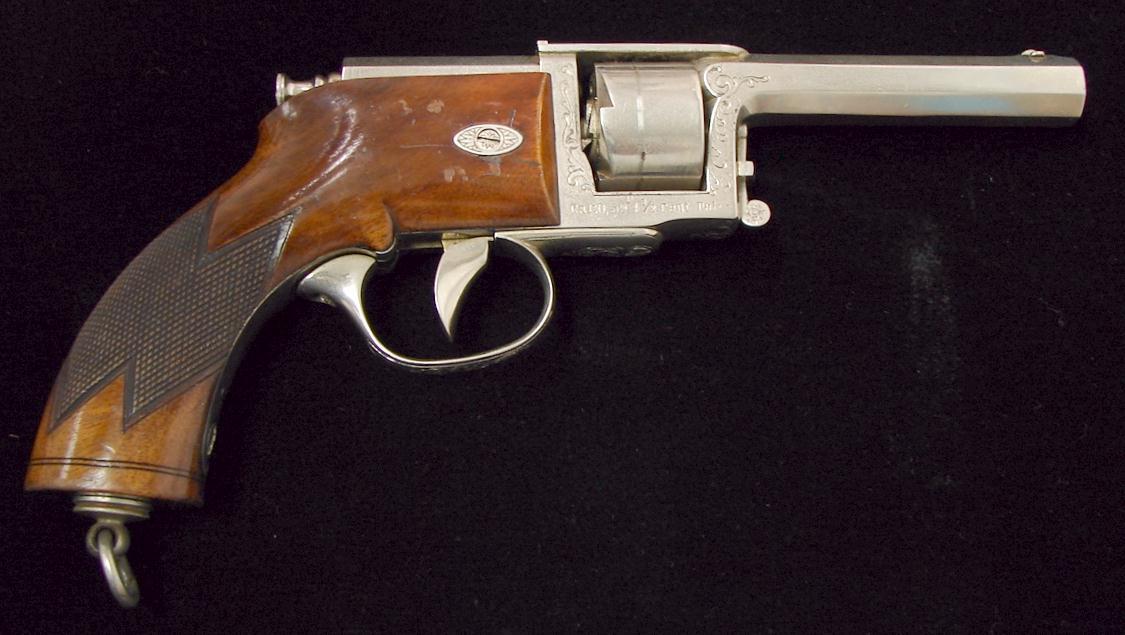

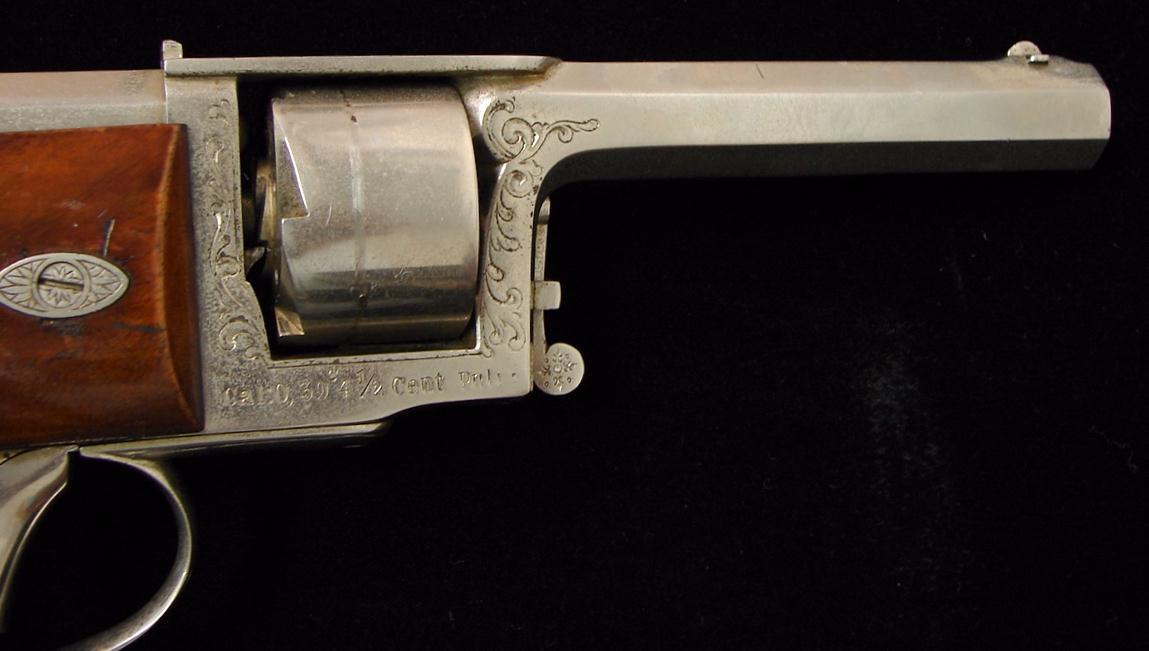

Revolver à aiguille Dreyse 1850 rare et dans un état tout à fait exceptionnel.
Le canon a une longueur de 4 5/8". L'arme porte une finition nickelée qui n'est pas d'origine.
N.Dreyse
Fusil a aiguille M 1841, signé Sommerda N.D(reyse).
Merci beaucoup à “BOLKANTIQUES” pour les photos.
Dreyse
calibre 6.35mm (.25ACP)
Dreyse 1907
calibre 7.65mm (.32ACP)
Photos "EMPIREARMS"
Dreyse 1914
calibre 7.65mm (.32ACP)
La carabine pistolet semi-automatique Dreyse
Historique
Au mois de juillet 1897 Paul Mauser sort trois Prototypes de carabine pistolets semi automatiques. Le deuxième prototype a une crosse fixe. Ces trois armes ne connaîtront aucun succès commercial. Il faut attendre 1905 pour voir sortir des usines Mauser une carabine pistolet semi-automatique plus élaborée, destinée à la vente. Ces armes sont boudées du public
Ce qui explique leurs nombres très modestes.
La rheinmétall, Rheinische Metallwaren und Maschinenfabrik Sommerda Allemagne, Adopta, par la suite la Rheinmetall-Borsig, Dusseldorf. Elle s’associa en 1936 avec la société Borsig GmbH et forma la société ci-dessus.
Cette société débuta à Sommerda en 1889 par la fabrication de machines-outils. En 1907, elle achète les parts de la Waffenfabrik Von Dreyse qui était en faillites. Après un stage à l’étranger Von Dreyse ouvrit une fabrique d’armes à Sömmerda en 1841 et créait les fusils et les pistolets à percussion à aiguille, puis des revolvers à percussion centrale.
Von Dreyse était décédé depuis plusieurs années lorsque cette carabine pistolet fut créée, mais le non donné à cette arme fut adopté en mémoire des liens qui unissaient la waffenfabrik Von Dreyse à la Rheinmétall.
Conçue vers 1905-1906, au calibre de 7.65.A C P. L’arme fut conçue Par Louis Schmeisser.
Au tir à 50 mètres, la précision est bonne. Au tir appuyé à bras franc, il y a un peu de dispersion. La finition de cette arme est bien soignée, son mécanisme simple sort de l’ordinaire.
C’est une pièce particulièrement rare et que l'on ne rencontre que dans les bourses allemandes et Suisses.
Caractéristiques techniques
Numéro de l’arme étudiée : 1056
Désignation de l’arme : carabine pistolet semi-automatique Dreyse
Modèle : Schmeisser Louis, 1905-1906.
Constructeur : Schmeisser Louis, Jena, Saxe et Suhl, Allemagne.
Fabricant : Rheinmetall, Rheinische Metallwaren und Maschinenfabrik, Sommerda, Allemagne.
Système : à répétition, culasse à inertie.
Nombre d’armes Fabriquées : un peu plus de mille.
Année de fabrication : 1907
Longueur totale : 960mm.
Hauteur hors tout : 205mm.
Épaisseur maximum : 40mm
Poids : arme non chargée 2.250 grammes.
Poids de la culasse : 300 grammes.
Forme du canon : rond, légèrement tronconique.
Longueur du canon : 455mm, il est vissé dans la boîte de culasse.
Calibre ; 7.65mm ACP.
Nombres de rayures : 4 tournantes à droite
Culasse : longue de 33mm, elle contient la tige de percussion, dans la partie avant le ressort récupérateur long de 70mm, dans la partie arrière le ressort du percuteur long de 35 mm.
Percuteur : long de 333mm, occupe toute la longueur de la culasse, l’arme chargée, la tige sort à l’arrière de 22mm.
Extracteur : long ressort de 55mm, au-dessus de la culasse à l’avant.
Bloc de culasse : à glissière à l’avant de la culasse de 34 mm. Sur 32mm avec 12 rainures verticales sur chaque face pour la préhension des doigts.
Carcasse : boîte de culasse plate, en acier, longue de 155mm, haute de 55mm, aux flancs droits, munie d’un pontet ovale, vissé a l’arrière par la vis métallique traversante de la queue de culasse. Elle contient le bloc de culasse, la partie supérieure de la boîte de culasse et la culasse peut pivoter autour d’une vis traversante située sous la chambre à cartouche du canon, ou bloquée par une sûreté (crochet et bouton à l’arrière gauche de la carcasse).
La carabine pistolet fonctionnant par percussion centrale, l’extrémité arrière du percuteur jouant le rôle d’indicateur de chargement, saille de 22mm, de la partie arrière de la culasse.
Sûreté : sur la face droite de la carcasse, un levier bloc la détente lorsqu’il est en position verticale, tête en haut ou en bas.
Détente : longue, lisse et cintrée.
Ligne de mire : longue de 426mm.
Hausse : fixe, à queue d’aronde sur le canon devant le tonnerre ; cran de mire en V.
Guidon : à 11mm de la boucle, haut de 7mm, en forme de cône, arrondi sur le devant.
Alimentation : chargeur amovible en tôle d’acier sous la carcasse, d’une contenance de 6 cartouches 7.65mm.A C P placées en quinconce, avec un arrêt de chargeur et percé sur chaque face de trois trous.
Monture : en noyer du pays, crosse pistolet, poignée ronde striée polie naturelle. Un fût long de 150 mm, strié sur le plat, croché dans la boîte de culasse, vissé au milieu sous le canon.
Porte bretelles : bride articulée vissée sur l’arrête de la crosse et sous le canon.
Protection extérieure : bronzé noir mat.
Marquage : sur la face gauche de la boite de culasse « Dreyse » Rheinische Metallwaren&Maschinenfabrik ABT Sömmerda.
Numérotation de série : 1056 sous la tête de culasse ;1056 sur l’arrière de culasse, 1056 sur la base du crochet de verrouillage ;1056 sous le canon ; 056 sur la came du ressort récupérateur.
Poinçons : sur la face gauche de la boîte de culasse et sur le rail support : N couronné
Sur le dessus de la culasse : N couronné
Sur le canon : N couronné suivi de16mm.
Remarques : "N couronné" signifie "épreuve pour la nitrocellulose", et "16 mm" signifie "longueur de la chambre", l'aigle allemand est un poinçon provisoire de 1891 à 1939.
Max.
Franz Von Dreyse - Sömmerda
Fusil à aiguille, fabriqué par Franz von Dreyse, le fils de Nikolaus von Dreyse, qui a inventé ce système.
Le "R" sous la couronne correspondant à l'article 4 de la loi de 1891 indique que le canon ou la chambre ont été changés et le pistolet a alors été éprouvé une nouvelle fois. Le "16,3mm" est probablement le nouveau calibre de la chambre ou du canon.
