MODELE 1816

Longueur du canon d'infanterie, 42 pouces (1m,137); de voltigeur, 38 pouces (1m.029).

Lumière tronconique un peu inclinée pour plonger dans le bassinet. - Bouton de culasse sans encoche. Bassinet avec garde-feu ; le plan de l'entablement, horizontal et passant par le centre de la lumière.

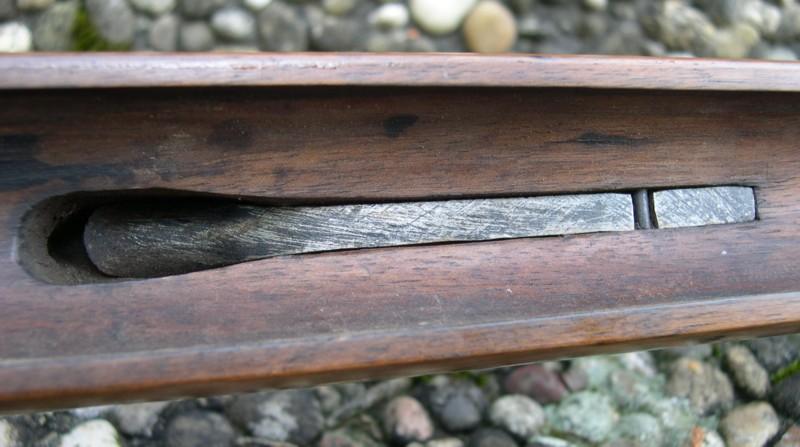

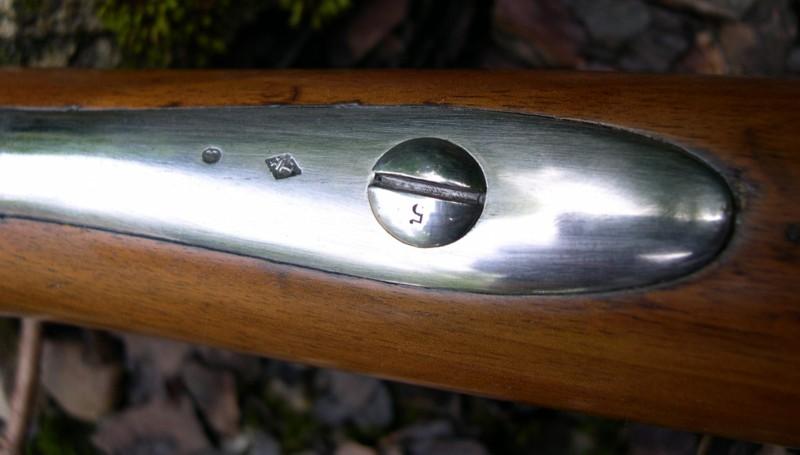

Batterie sans retroussis ; la table évidée, plus large et moins pentue qu'au modèle 1777. Vis et tête de chien, raccourcies. Écusson, à ailettes, portant la détente. Goupille de battant de sous-garde, conique, à tête ronde entrant du côté de la platine. Arêtes des têtes de vis et des garnitures, arrondies. Canal de baguette, élargi pour donner de la résonance.

Longueur sans baïonnette, du fusil d'infanterie, 1 m,529 ; de voltigeur, 1 m,421.

Poids sans baïonnette, 4k,306 et 4k,218.

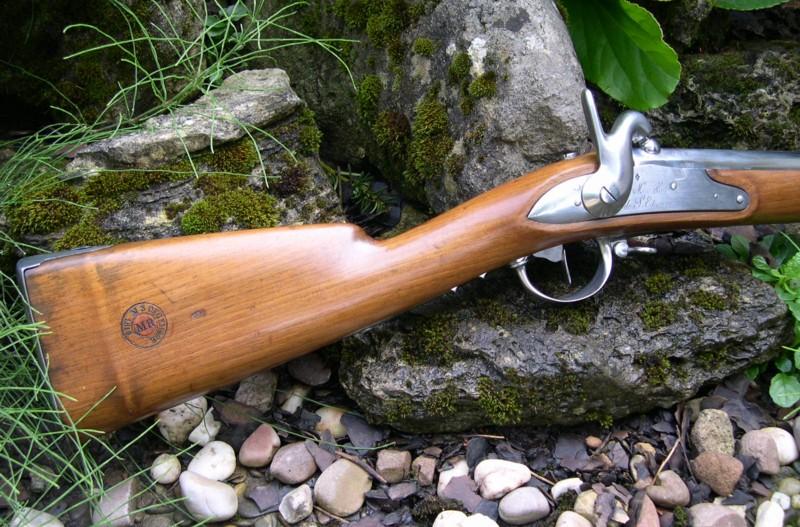

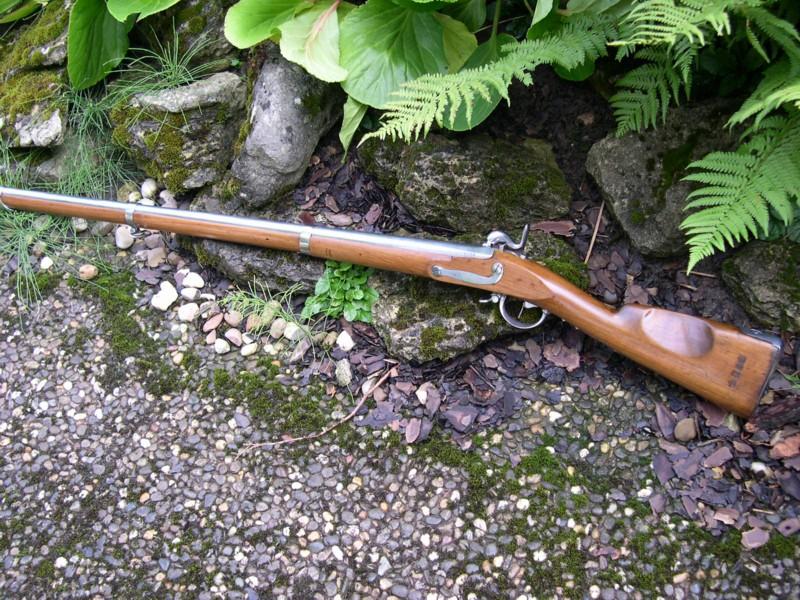

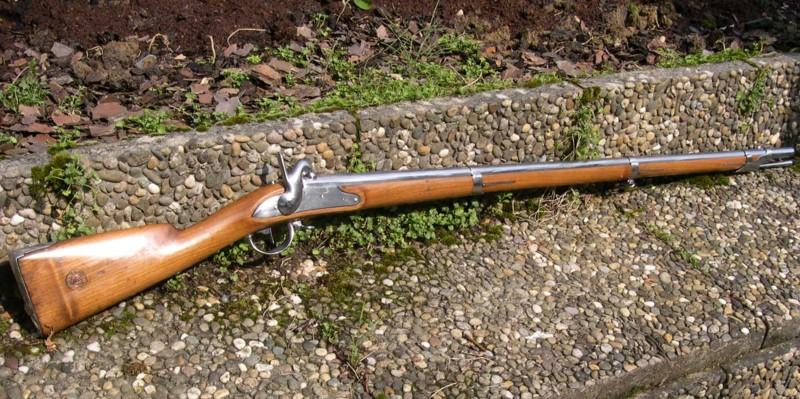

MODELE 1816 T

Le deuxième système de transformation, adopté en 1841, ne change pas les dimensions extérieures du canon.

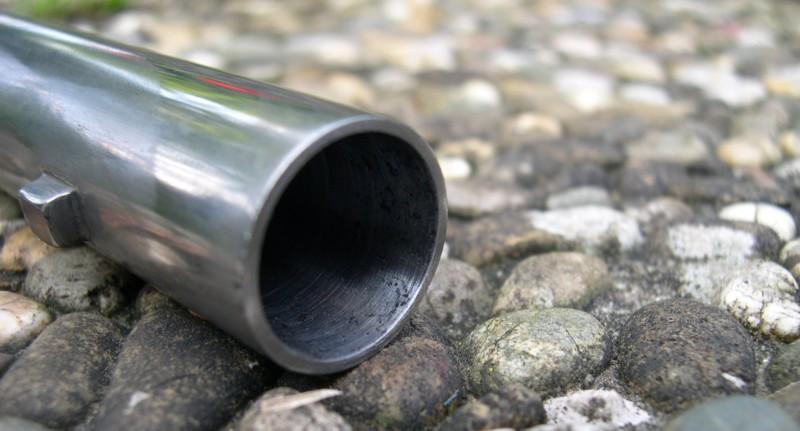

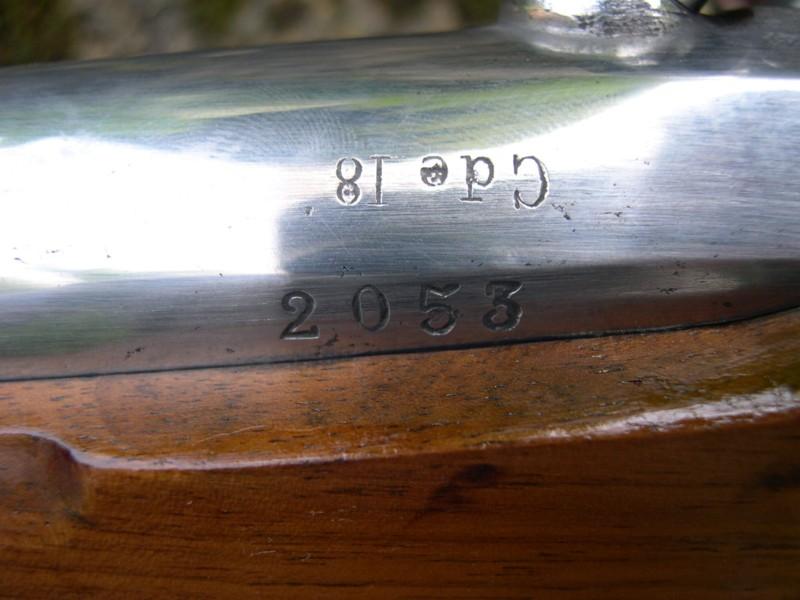

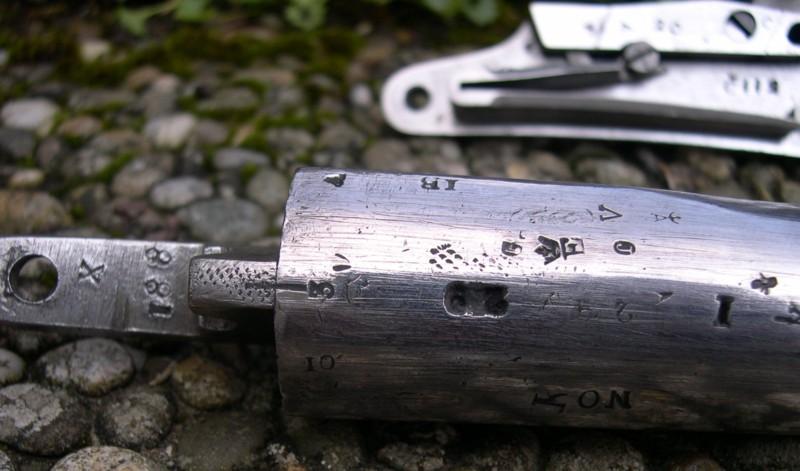

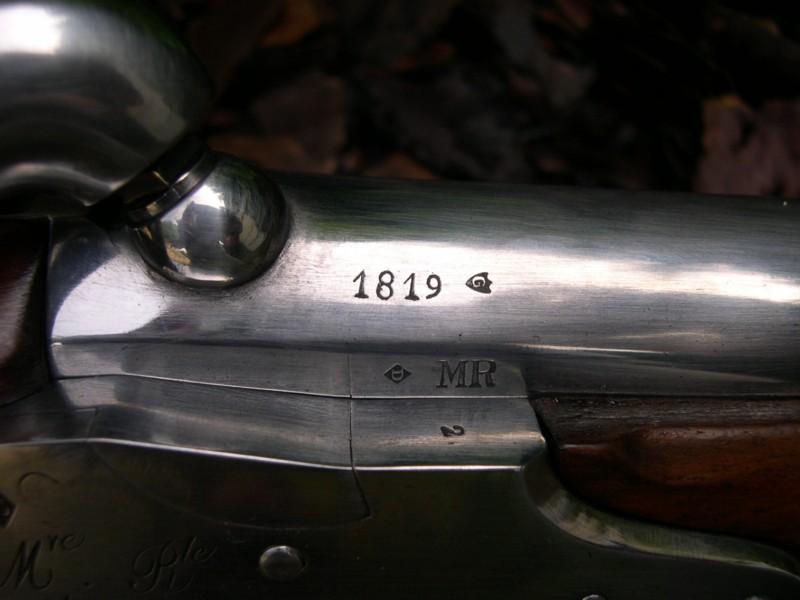

Calibre de réception, 18 mil. ; de rebut en manufacture, 18 mil,4; de rebut en service, 18 mil,5. Ancienne lumière, bouchée avec un grain en fer; grain en acier, vissé dans le tonnerre, à masselotte sphérique, en retraite sur le pan latéral droit. Guidon (fer), remis sur le canon. Hausse fixée à queue d'aronde sur la queue de culasse; cran de mire en embrasure.

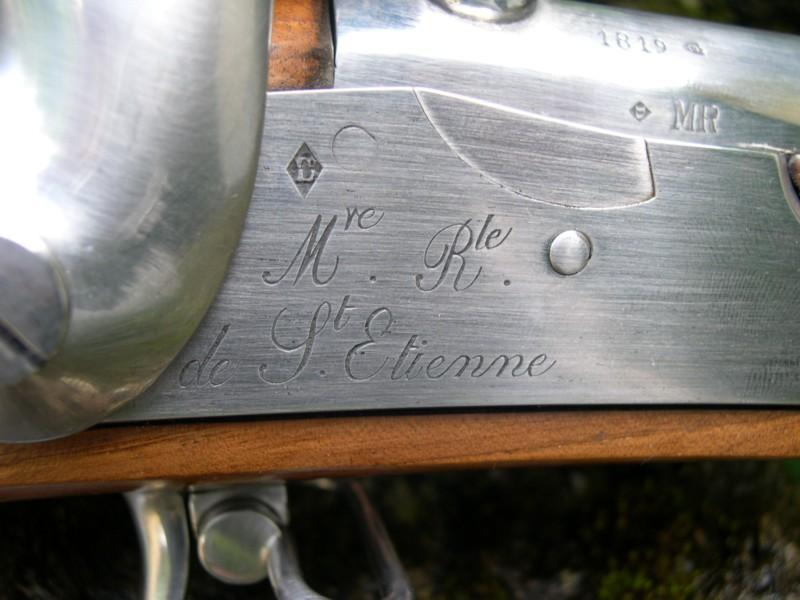

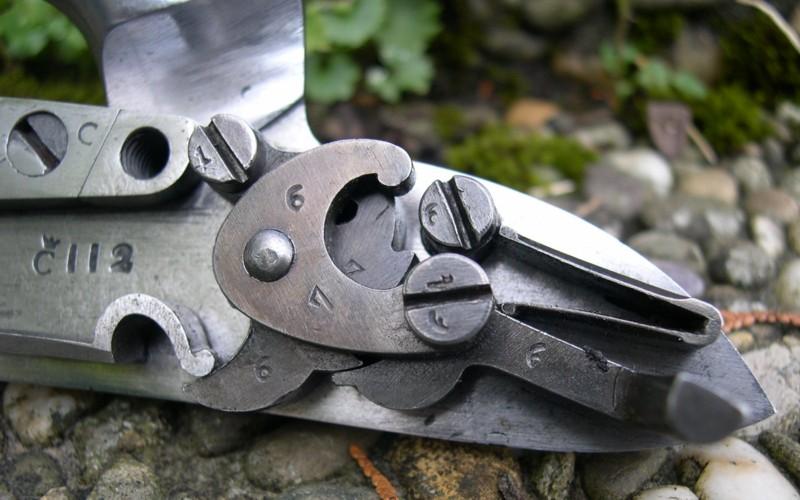

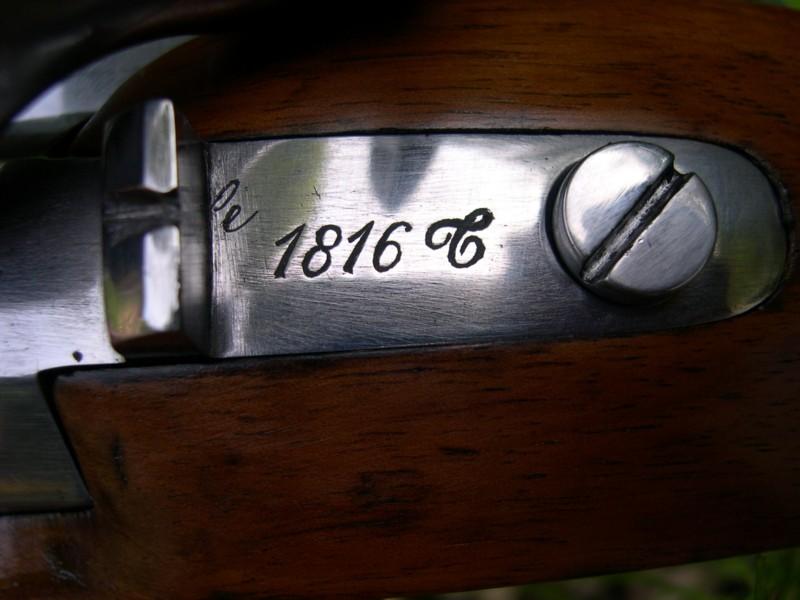

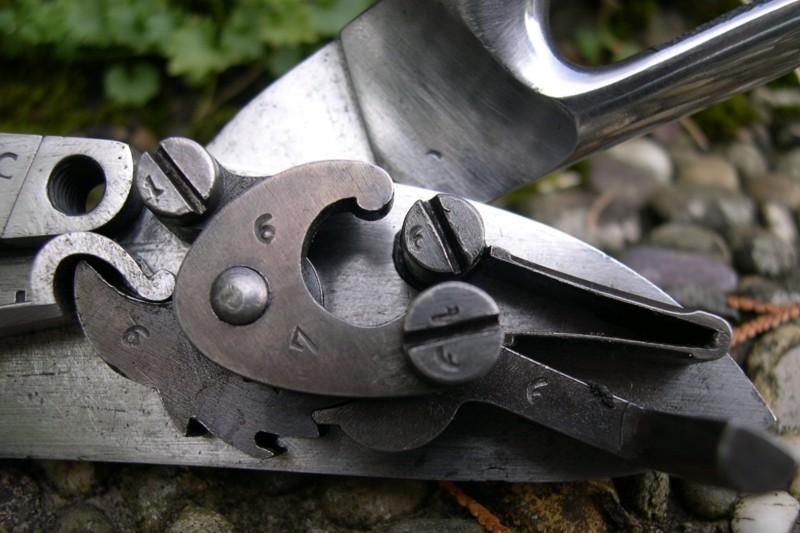

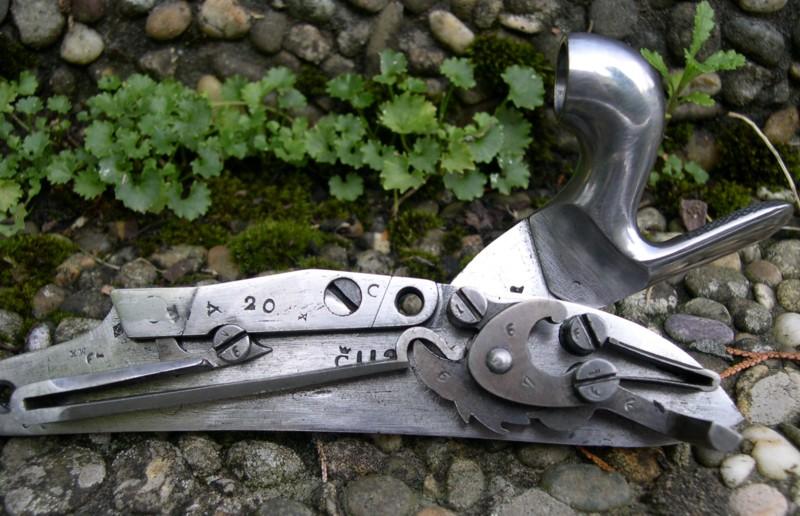

Platine modèle 1816 transformée à percussion. Comprend 12 pièces: le corps, le chien, la noix (3 crans), la bride de noix, la gâchette, le grand ressort, le ressort de gâchette et à vis.

La transformation consiste à boucher les trous des vis de la batterie, de son ressort et du pivot; fixer la pièce de bassinet avec la vis de bassinet, remplacer le chien à silex par un chien à percussion; faire un cran de sûreté à la noix.

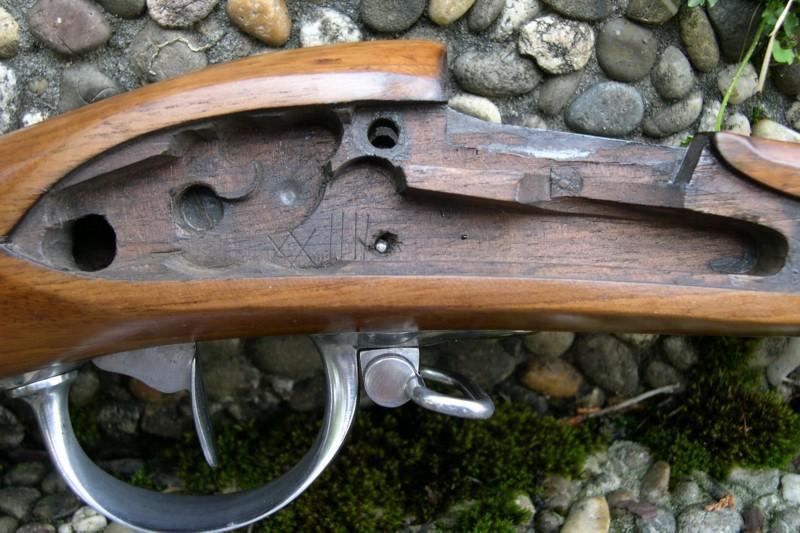

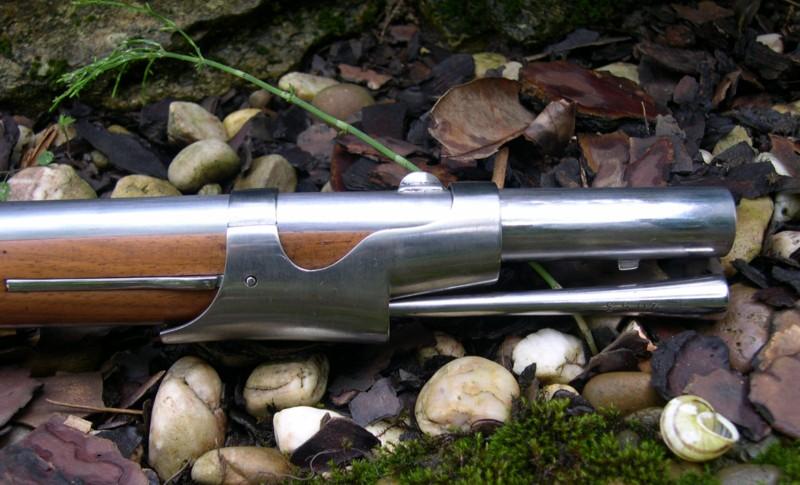

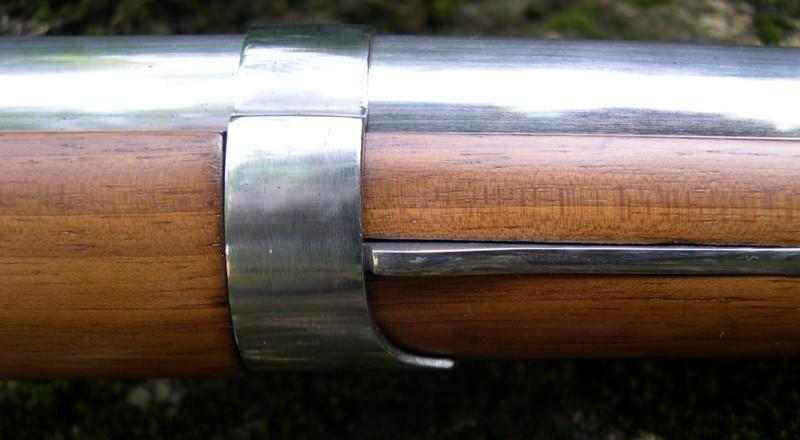

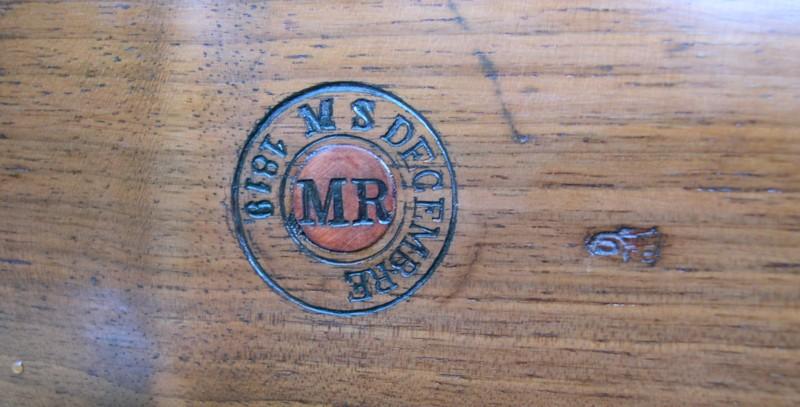

Monture. Oreilles et arêtes saillantes, arrondies à hauteur de la tranche du tonnerre. Bois dégagé sous l'embouchoir, pour que cette pièce puisse passer sur le nouveau guidon.

MODELE 1816 T bis & 1816/22 T bis (voir le descriptif du 1822 T bis )
