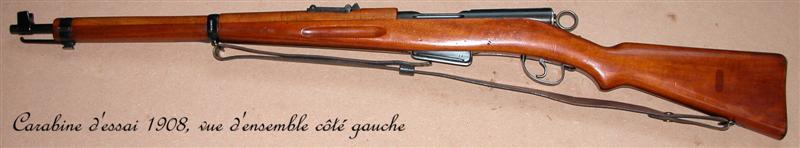

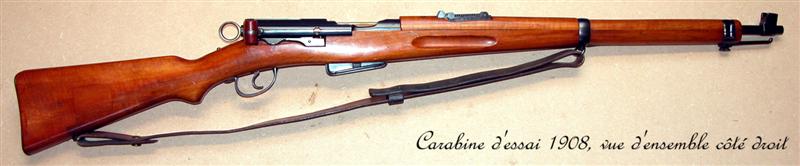

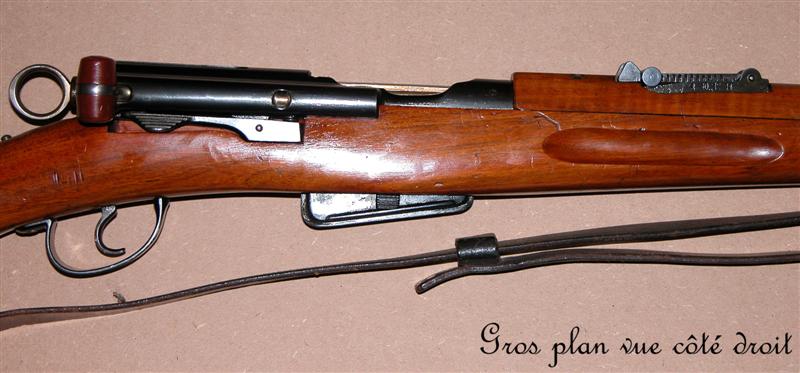

Carabine suisse d’essai modèle 1908.
Caractéristiques techniques.
Constructeur et Fabricant : Waffenfabrirk Berne modèle d’essais 1908
Numéro de l’arme étudiée : 11

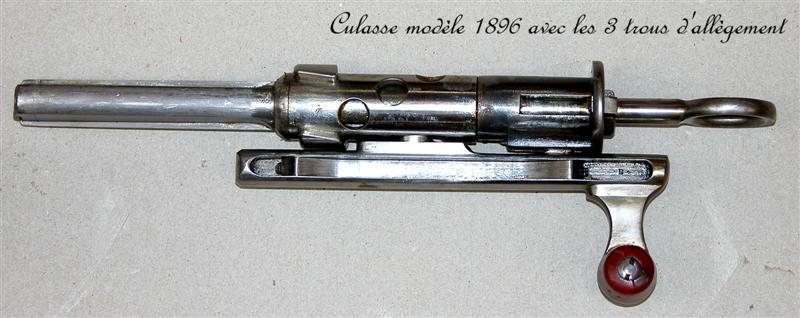

Type de culasse : rectiligne à mouvement rotatif, modèle 1896 avec trois trous d’allégement
Calibre et cartouche : 7.5 x 55 modèle d’essais 1908.
Mode de mise à feu : percussion centrale.
Modes de tir : répétition et en coup par coup.
Vitesse du projectile : 760m/s
Longueur de l’arme sans la baïonnette : 1120mm.
Poids de l’arme vide et sans accessoires : 3950 Kg
Longueur du canon : 592mm.
Nombre et dimensions des rayures : 4 au pas de 270mm

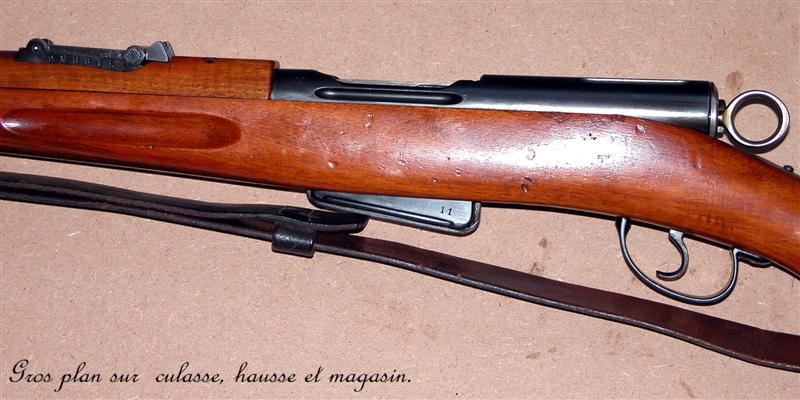

Alimentation en cartouches : magasin de 6 cartouches placées en deux rangées.

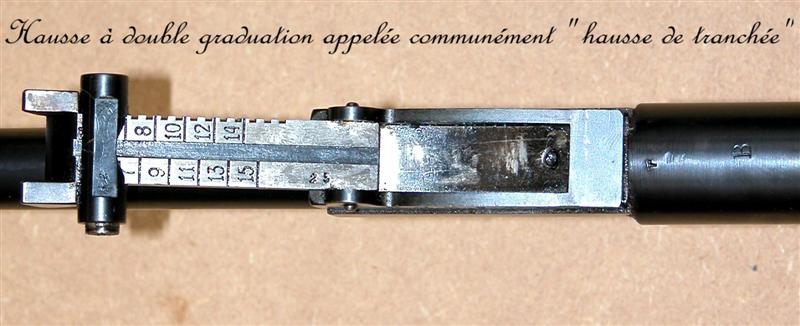

Hausse : à joues profilées et incurvées graduées de 100 à1500 mètres, valeur des graduations 100 mètres.
Guidon : Protéger par des joues droites il est fixé sur un porte guidon, dans une rainure en queue d’aronde usinée en biais par rapport à l’axe de l’arme.
Fût : en noyer avec garde-main.
Baïonnette : néant pour l’arme d’essai.

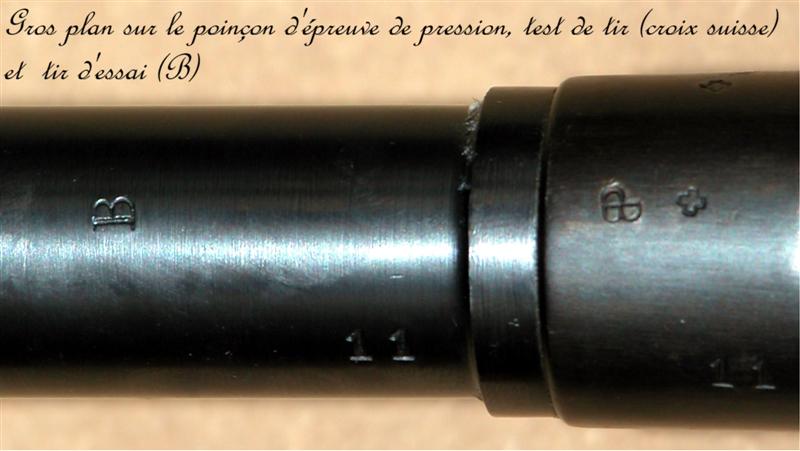

Poinçons et Marquages : sur la culasse le poinçon d’épreuve de pression soit 3700/3900 Kg/cm2 ainsi que le poinçon « B » sur le dessus du tonnerre, on pense que c’est un marquage pour le tir d’essai.

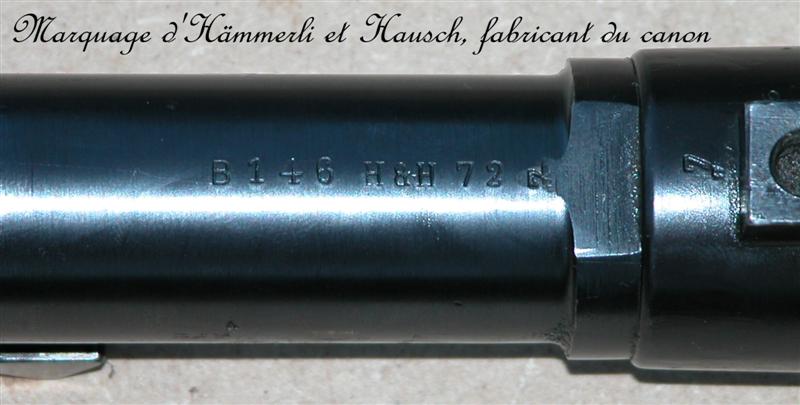

En dessous du canon, on aperçoit le poinçon du fabricant Hämmerli & Hausch, figure également le numéro de fabrication du canon.
Sur la culasse et toutes les pièces : on y voit la croix suisse comme marque d’acceptation.
Sur la monture et le garde-main : là où prend place le canon, le poinçon fédéral d’acceptation et le numéro de l’arme,
Remarques : D’après les dires des collectionneurs suisses, cette carabine a été à l’essai dans la forteresse du Gothard, et ce qui est certain, la monture a été par la suite modifiée et l’arme mise en service dans la police du canton de Fribourg.
Max.
