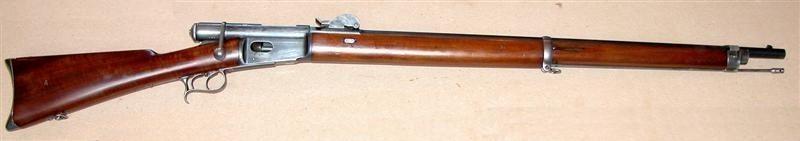

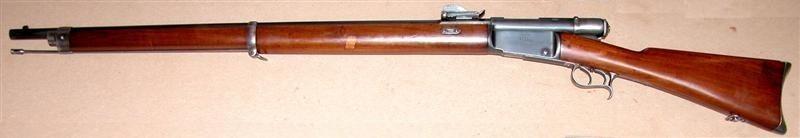

Carabine Vetterli à répétition et à double détente modèle 1881
Caractéristiques techniques
Dénomination de l’arme : carabine à répétition pour les carabiniers, modèle 1881

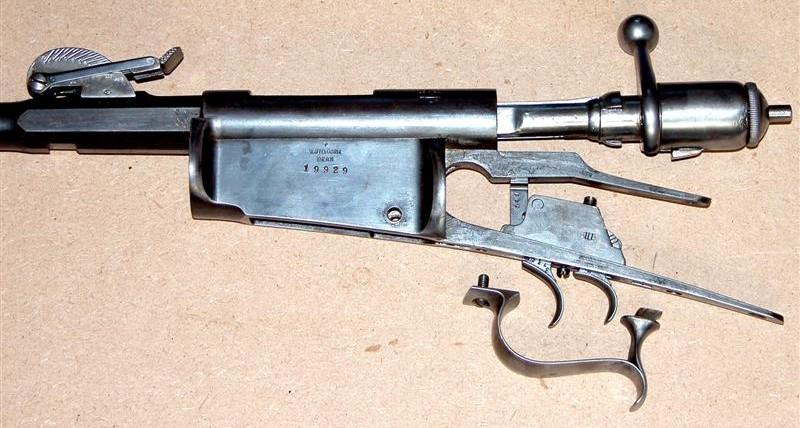

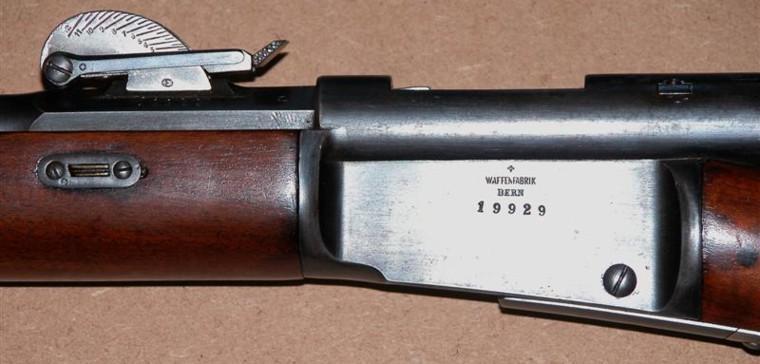

Marquages sur la boîte de culasse : WAFFENFABRIK BERN (surmonté de la croix suisse)
Numéro de l’arme étudiée : 19929.

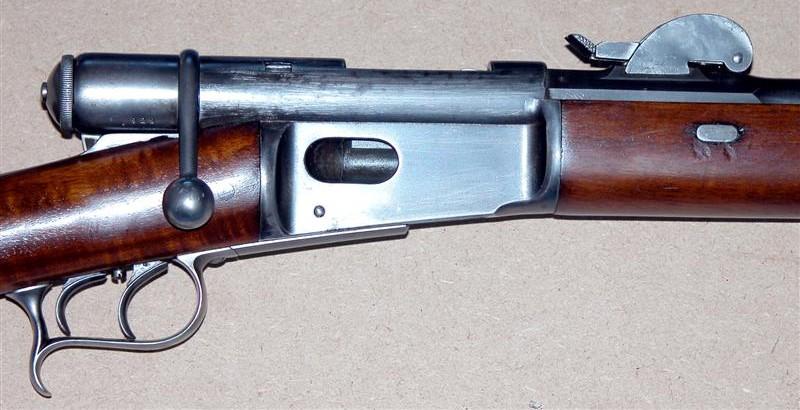

Type de mécanisme : à verrou, armement automatique à la fermeture
Calibre : 10,4 x38 Vetterli.
Système de mise à feu : double percussion annulaire.
Double détente ; système Schmidt.
Principe d’utilisation : avec le magasin et en coup par coup.
Cadence de tir : avec le magasin 21min, en coup par coup 13 coups min
Vitesse du projectile : 432m/s.
Longueur et poids de l’arme sans accessoires : 1320mm/4,600Kg
Longueur du canon à partir de la boîte de culasse : 843mm
Rayures : 4 à droite au pas de 660mm, largeur de 4,5mm, profondeur 0,225mm.
Hausse : à cadran : modèle 1881 pour l’infanterie et les carabiniers, graduée de 225 à1600m

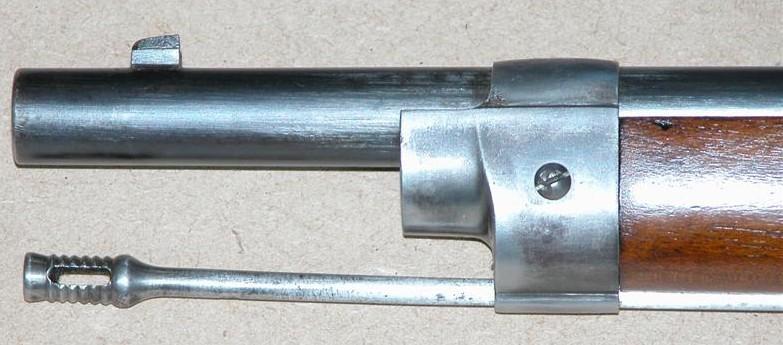

Guidon : fixé à demeure sur le canon.
Magasin : Tubulaire sous le canon.
Capacité ; 12 Coups plus 1 dans l’auget.
Monture : Crosse et fût en noyer en deux parties.
Baïonnette : à deux tranchants, dents de scie au dos. Longueur totale 600mm, longueur de la lame 480 mm, largeur 28mm.poids 560g.
Poinçons de contrôle

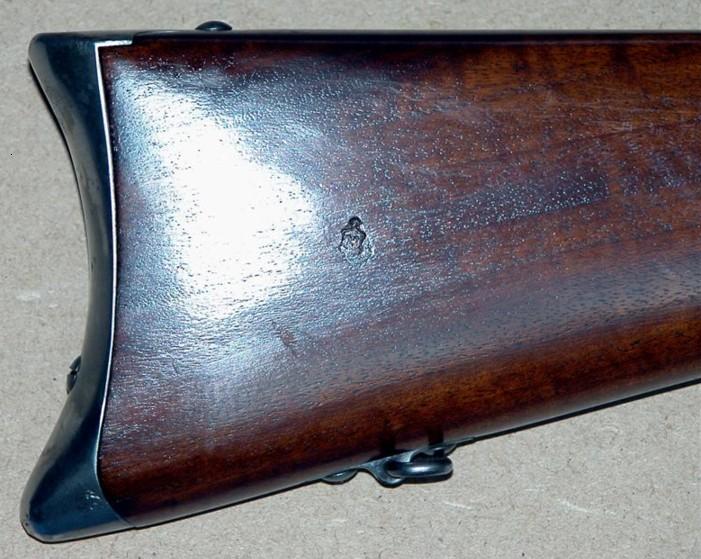

Les pieds de hausse, la feuille ainsi que la rallonge à glissière, la plaque de couche, le pontet, la grenadière sont poinçonnés d’un « M » surmonté de la croix suisse (poinçon à attribuer au contrôleur "Mechel" à partir de 1867.
La capucine, l’auget sont poinçonnés d’un "S" surmonté de la croix suisse (poinçon à attribuer au contrôleur Schenk.
Toutes les autres pièces son poinçonnées de différentes lettres, surmontées de la croix suisse
Remarques
L’inventeur de la détente Rudolf Schmidt (contrôleur fédéral d’armes, ensuite, en 1881 Directeur de la fabrique d’armes de Berne)
Il a été fortement question, à l’époque de supprimer la double détente afin de réaliser la complète uniformité des armes de l’infanterie, mais cette tentative s’est heurtée à la volonté farouche des carabiniers de conserver leurs principales distinctions vis-à-vis des fusiliers, la « détente-carabinière » Au stand, celle-ci est favorable puisque le poids normal de 2500g est abaissé à 250g.

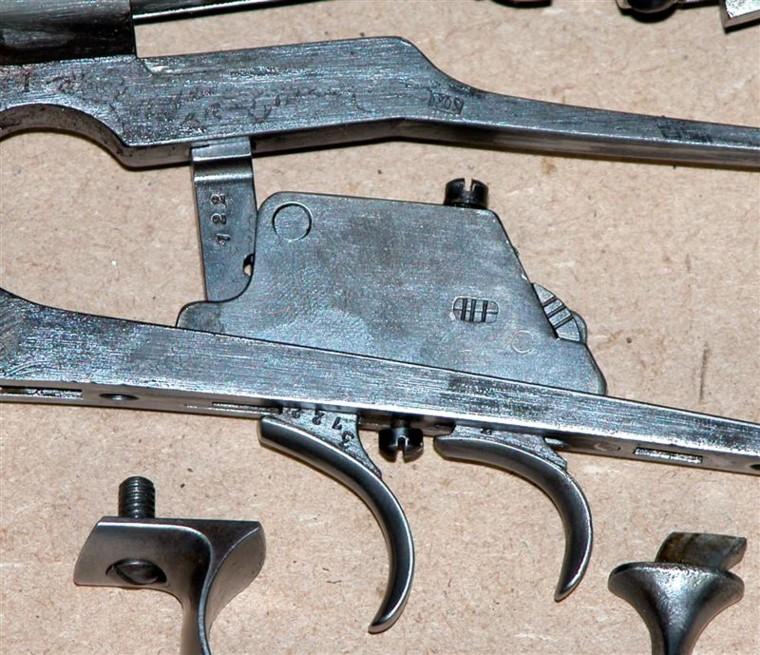

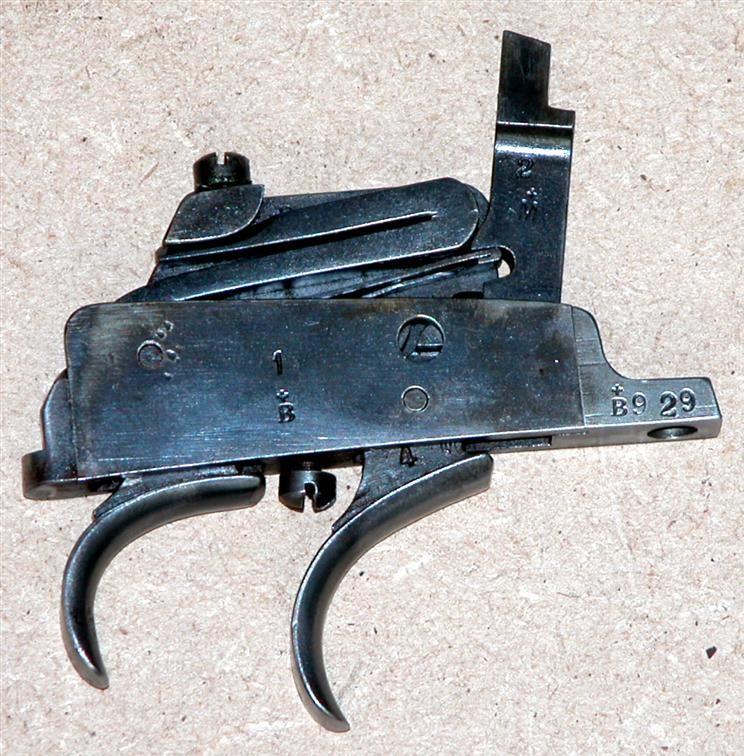

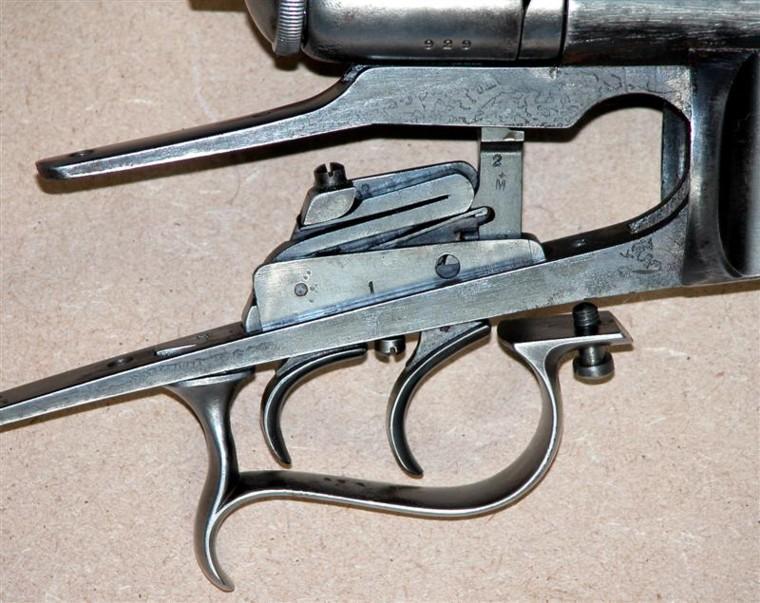

Double détente Schmidt 1881
En pressant sur la languette de la double détente, on arme le ressort de détente,
Tandis que le bec de la double détente s’abaisse et vient s’accrocher dans le cran de la détente sous l’impulsion du ressort de gâchette. Ce ressort fait office en même temps, de ressort d’arrêt. Pour dégager le tout et désarmer, il suffit de surmonter l’effet du ressort d’arrêt par une légère pression sur la détente ; la détente s’accrochant dans le cran de la gâchette, cette dernière est vivement abaissée et dégage le percuteur qui part frapper la cartouche. Au moyen de la vis de réglage, on règle le poids de la double détente.

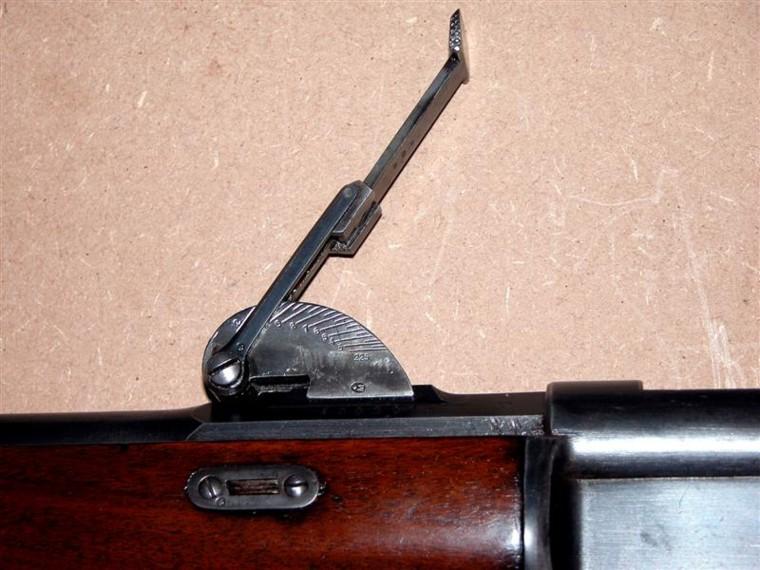

La hausse Schmidt 1881
Pour ce qui concerne la hausse elle a été mise au point par Rudolf Schmidt. Les joues de protection du pied de Hausse sont un peu plus haute, celle de gauche est graduée à l’extérieur de 225 à 1200mètres ; dans sa position inférieur, la hausse correspond toujours à 225 mètres. La feuille de hausse se meut à l’intérieur des joues, mais elle est accompagnée à gauche par une lame de renfort. Pour tirer aux distances de 1250 à 1600 mètres, une rallonge à glissière sort de la feuille de hausse, mais alors pour la distance de 1600 mètres, le cran de mire domine le canon de 94 mm.
